Installation de la passerelle Solidworks - MatLab


Le samedi 11 février 2012 par Administrateur STI2D, SSI

Fiche méthode d’installation de la passerelle Solidworks vers Matlab.

La passerelle SW vers Matlab (ou plutôt Simulink) permet d'intégrer dans Matlab, une maquette numérique issue de SolidWorks.

Il est ensuite possible d'animer la maquette ainsi importée (avec les liaisons, les inerties, masses...). L'installation de cette passerelle nécessite une procédure particulière décrite ci-dessous.

Installation des fichiers

Télécharger deux fichiers :

Démarrer MatLab en tant qu’administrateur (clic droit sur l’icône MatLab, puis « Exécuter en tant qu’administrateur »).

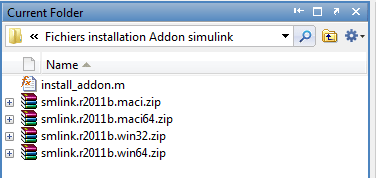

Placer les deux fichiers téléchargés précédement à la racine du Current folder de MatLab.

Dans la ligne de commande MatLab, écrire :

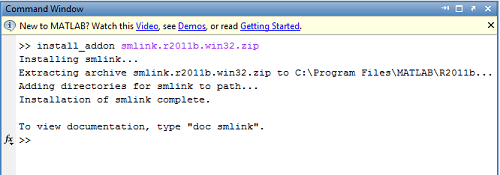

install_addon smlink.r2011b.«votre version de système d’exploitation».zip

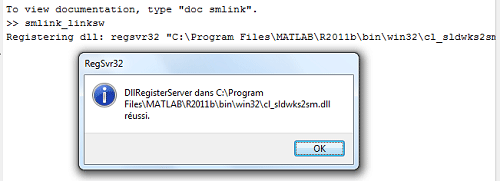

puis : smlink_linksw  



Export de la modélisation depuis Solidworks

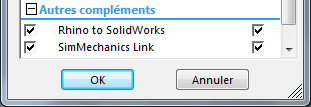

Démarrer Solidworks, aller dans « Outils, Compléments » et cocher « SimMechanics Link (*.xml) »

Pour exporter la maquette vers MatLab

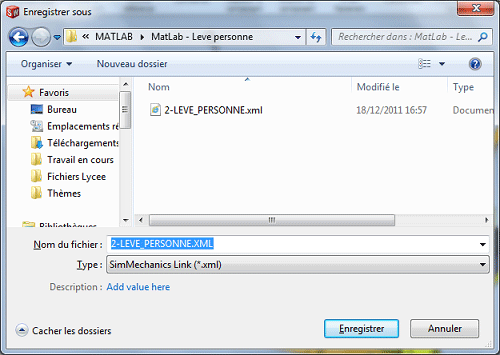

toujours dans Solidworks, sélectionner : « Fichier / Enregistrer sous / Type : SimMechanics Linnk (*.xml) »

Import de la modélisation dans MatLab

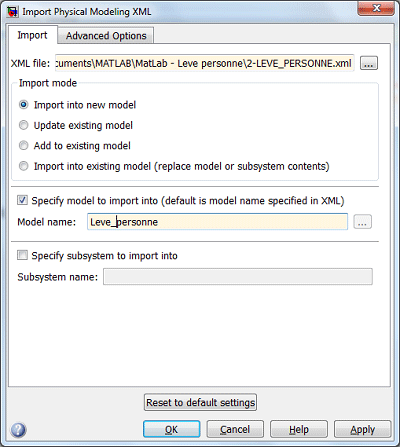

Dans MatLab, importer la modélisation en tapant : Mech_import (ou mech_import suivant la version)

Sélectionner le chemin de la maquette et donner un nom à la maquette (facultatif)

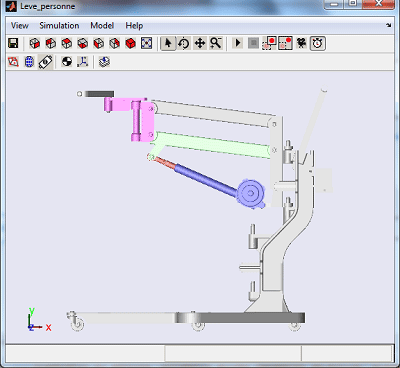

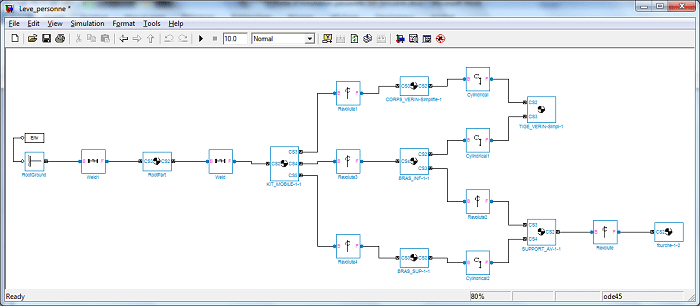

La modélisation Simulink apparait alors : On peut voir la modélisation volumique en cliquant « Ctrl + D »

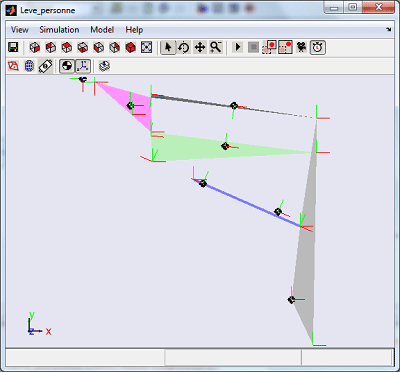

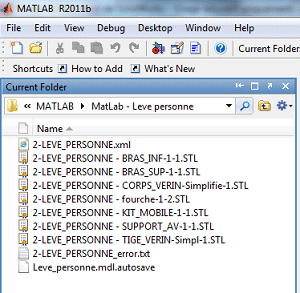

Pour que la modélisation volumique apparaisse correctement, il faut faire pointer le dossier courant sur le dossier comprenant les fichiers STL (export de solidworks).

Il ne reste plus qu’à paramétrer la modélisation MatLab pour obtenir les résultats attendus…





Intégralité du document en pdf

Mots clés : Matlab, simullink, solidworks
