Piloter Arduino Scratch2

ou comment interfacer simplement, pour tous les niveaux

arduino

Voici comment faire piloter les entrées/sorties de l'interface Arduino par le logiciel Scratch. Il suffit de lancer en même temps un petit logiciel qui va vous permettre d'aborder la programmation avec tous les niveaux de public.

Le principe

Le logiciel Scratch2 va activer des broches (ou PIN) des cartes Arduino en entrée ou sortie pour vous permettre de contrôler vos montages. Mais pour que le programme communique avec la carte, il va falloir un petit logiciel qui va tourner en tâche de fond afin d'établir ce lien : s2a.

Documentation à télécharger au format PDF.

Le logiciel s2a

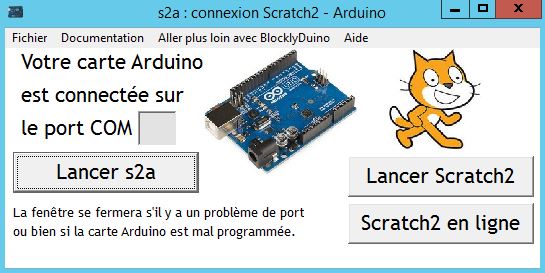

Une fois le dossier décompressé, vous exécutez le fichier s2a.exe pour qu'une interface vous aide à gérer la carte Arduino et lancer Scratch2.

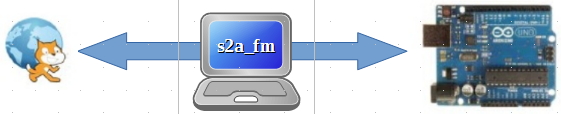

Scratch2 va pouvoir envoyer des commandes qui seront transférées par le biais de s2a_fm (le script d'origine), il ne reste donc plus qu'à lancer Scratch2 pour découvrir de nouvelles fonctionnalités. Le plus simple est d'ouvrir le fichier « fichier_depart_s2a.sb2 » pour découvrir ces nouveaux blocs :

IMPORTANT !
Cela fonctionne aussi bien avec la version en ligne (http://scratch.mit.edu/) de Scratch2 qu'avec sa vers hors ligne (http://scratch.mit.edu/scratch2download/).

Pré-requis matériels

Il faut programmer votre carte Arduino avec le sketch (croquis) appelé FirmataPlus, rien de plus facile si vous utilisez l'IDE Arduino TechnoNantes : voir sur cette page.

Documentation à télécharger au format PDF.

Pré-requis logiciels

Il n'y en a pas vraiment car le logiciel complémentaire nécessaire (Python) est maintenant inclus dans le dossier du logiciel s2a.

Vous trouverez tout cela dans le paquetage téléchargeable sur Github (bouton "Download ZIP" sur la droite) ou directement par le lien ci-dessous :
